振动电机电磁设计方案主要考虑电动机电能转换机械能传导激振力在50HZ时为大值。

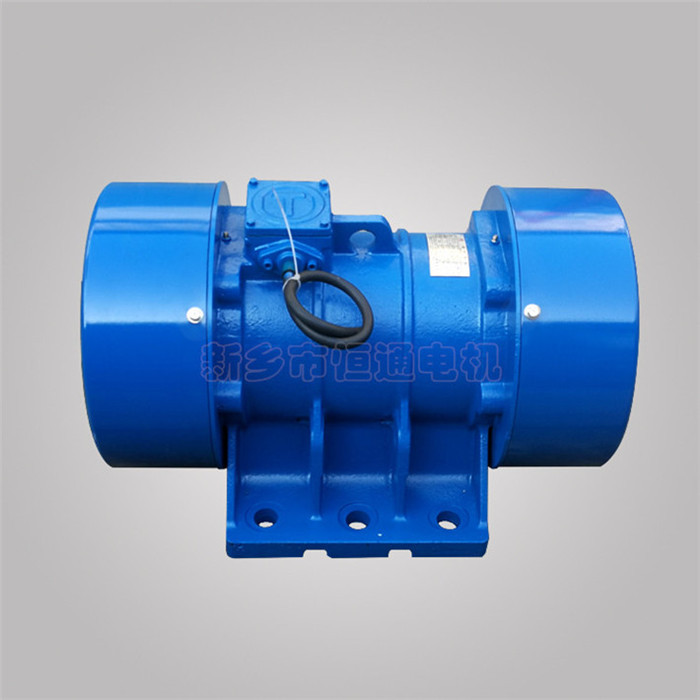

   *  TYPE:YZS90L-4       B25:15900.00     P10: 1.86          Insulate:        *

   *  Power:  .50 (kw)  P: 4. U:220.     f: 50.    Name:        Date:        *

   ............................................................................

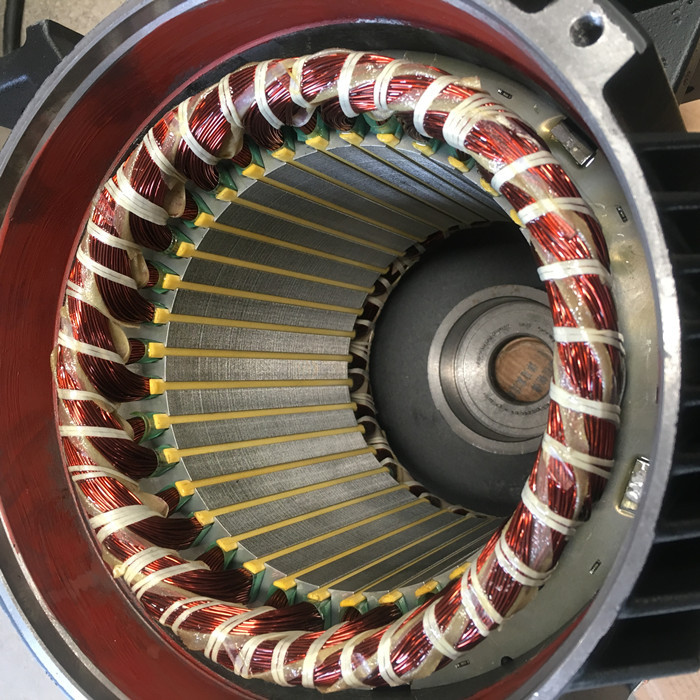

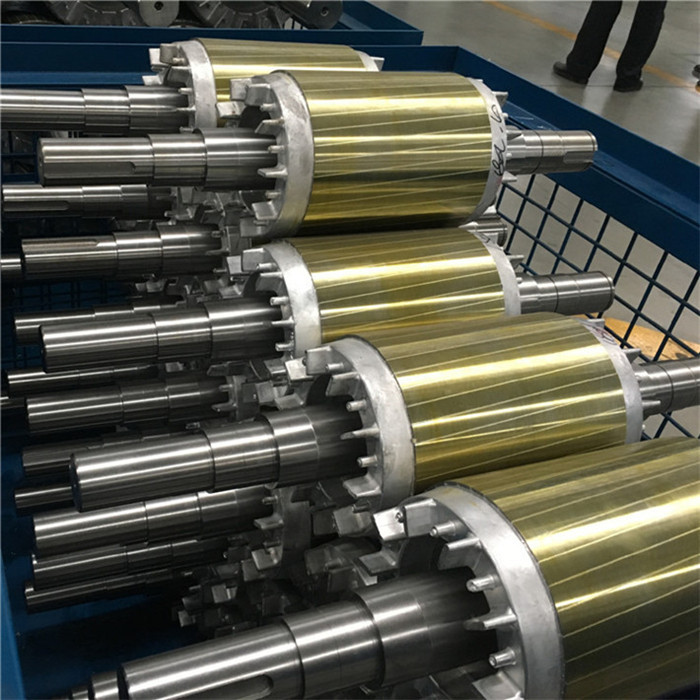

   * Q1=24. D1 =130.0  D2= 79.5        STATOR       ROTOR                     *

   * Q2=22. Di1= 80.0  g = .25    U1:   220.                    Ty=  62.19    *

   * L = 105.0 Leff= 105.5        A :   1.                     Fd1=  20.64    *

   * L1=  99.8   L2=  99.8        zf:    536.0                 D =   15.00    *

   * b01= 2.50  b02= 1.00         z :   67.                                   *

   * bs1=  5.5  br1= 5.00        Czn:   1.                                    *

   * Rs = 3.85  br2= 2.00      N1*d1:   1.* .80                               *

   * hs1=  .87  br3=  .00      N2*d2:   0.* .00                               *

   * hs2= 8.43  br4=  .00         S :    .50                                  *

   * Hs0=  .5   hr0=  .5          Y :   5.00                                  *

   * bt1= 5.3   hr1= 1.2          Lz:    207.1                                *

   * bt2= 5.8   hr2=11.0         Gcu:    1.6           .4                     *

   * bt3=  .0   hr3=  .0          R1:   5.4115       5.1935                   *

   * t1 =10.47  t2 =11.35         J :   6.91        4.70 / 2.57               *

   * Zs1=30.00  Zs2= 30.0         Sk:                11.52                    *

   * hc1= 12.6  hc2= 11.4         Se:    63.79                                *

   *             Zc= 2.           Sf:   .7768                                 *

   ............................................................................

   *           kd        kp       kdp      zfk       kc                       *

   *  stator: .9659   1.0000    .9659      517.7  1.2510   im= .6520          *

   *  rotor:                                      1.0500   ir= 1.269          *

   *  Tp = 62.83    Fs =1.4715    Ft =1.2500      1.3135   ix=  .852          *

   *  Ke0= .9523    Ke1= .8777    Ft0=1.3926               i1=1.5282     3.47 *

   *  Fa= 339180.80                                                           *

   ............................................................................

   *         mm*mm       B        L      AT/cm     AT      i2=1.279     205.2 *

   *  st:    3191.4    15639.    10.6    19.30    20.49  pcu1= .1306    195.8 *

   *  sc:   1260.2     13458.    46.1     4.08    10.11  pcu2= .0878    131.7 *

   *  rt:    3169.4    15748.    12.5    21.34    23.76   pfe= .0370     55.4 *

   *             .0        0.      .0      .00             Ps= .0065      9.8 *

   *  rc:    1135.5    14935.    16.3    10.39     4.65   pfw= .0122     18.4 *

   *  g0:   6628.8      7529.      .33            197.80   pg= .2740    411.0 *

   *  Ikw=  2.27 a    c1=.538   c2=.275     AT=  256.81    p1=1.2685   1902.8 *

   *  Im =  1.48 a                                                            *

   ............................................................................

   *        Eff       Pf        Tm       Tst       Ist       AJ       Sn      *

   *      .7847     .8301      2.62      2.48      4.72    1535.5    .0100%    *

   *  JB: .7100%     .7900      2.30      2.30      6.00              .5599    *

   ............................................................................

   *          B0         Cm**3     w/cm**3     p             Si    Wi    Hw   *

   *   st:  16256.9      154.8    .038         5.54         .25   .08    2.0  *

   *   sc:  14467.5      464.6    .030        13.76                           *

   *    Gfe=   13.1(Kg)   PPfe=   55.4  I10=  1.75 a  P10=   125.4  S0= .0015 *

   ............................................................................

   *  A1= 222.22                           H1= .0265   LB= 105.0   SB=   43.7 *

   *  Cx=.02881                            H2= .0276   Dr=  63.1   Sr=   140. *

   *  Ku1=1.0000  Spu1= .4165  Ku2=1.0   Spu2=  .500   rb= .0463   Rb=  4.485 *

   *  KL1=1.0000  SpL1= .6737  KL2=1.0   SpL2= 1.119   re= .0073   Re=   .708 *

   *               Sp1=1.0902             Sp2= 1.619   r2= .0537   R2=   5.19 *

   ............................................................................

   *  Xs1=  .5815 cx           Xs1s=  .5100% cx           Kcc=  .84            *

   *  Xd1= 1.3231 cx           Xd1s=  .4962 cx           XXo=  .99 kax= .000  *

   *  Xe1=  .2075 cx            Xe1=  .2075 cx           rro=  1.02 kar= .000 *

   *   X1=  .0609               X1s=  .0370             ATst= 1533.           *

   *  Xs2=  .8791 cx           Xs2s=  .8584 cx    BLg = 38328. Kzg =   .375   *

   *  Xd2= 1.2821 cx           Xd2s=  .4809 cx    Bls1=  3799. Kzs1=   .990   *

   *  Xe2=  .1131 cx            Xe2=  .1131 cx    Bls2=  9667. Kzs2=   .947   *

   *  Xsk=  .6600 cx           Xsks=  .2475 cx           Cs1=  .03            *

   *   X2=  .0845               X2s=  .0490              Cs2=  .06            *

   *    X=  .1454               Xst=  .0861            dspu1=  .0027          *

   *   r1=  .0559               r2s=  .0548            dspu2=  .0266          *

   *   R1=   5.4115             rst=  .1088            spl2s= 1.1079          *

   *   r2=  .0537               zst=  .1387             sp1s= 1.0875          *

   *                                                    sp2s= 1.5813          *

   ----------------------------------------------------------------------------
