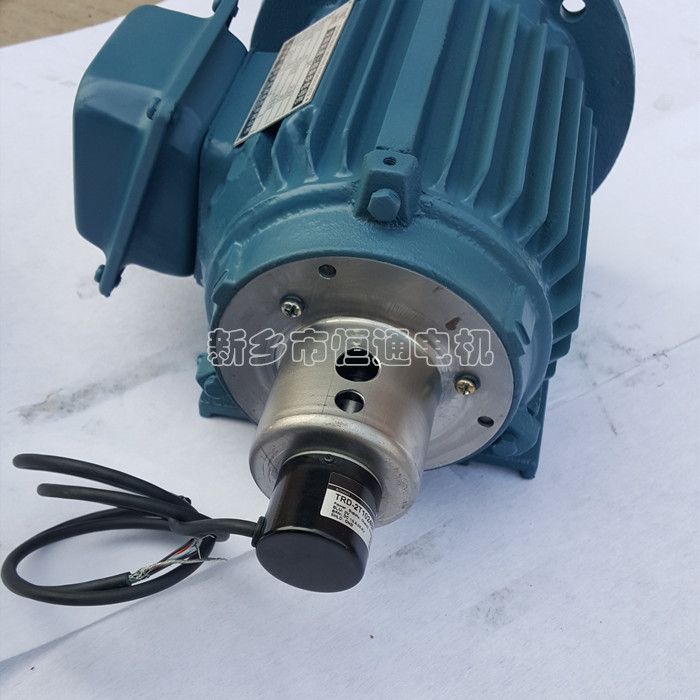

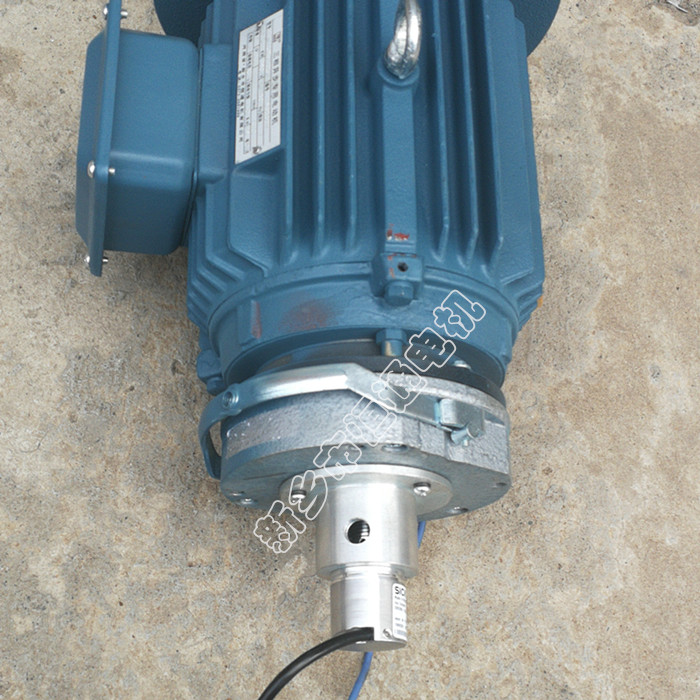

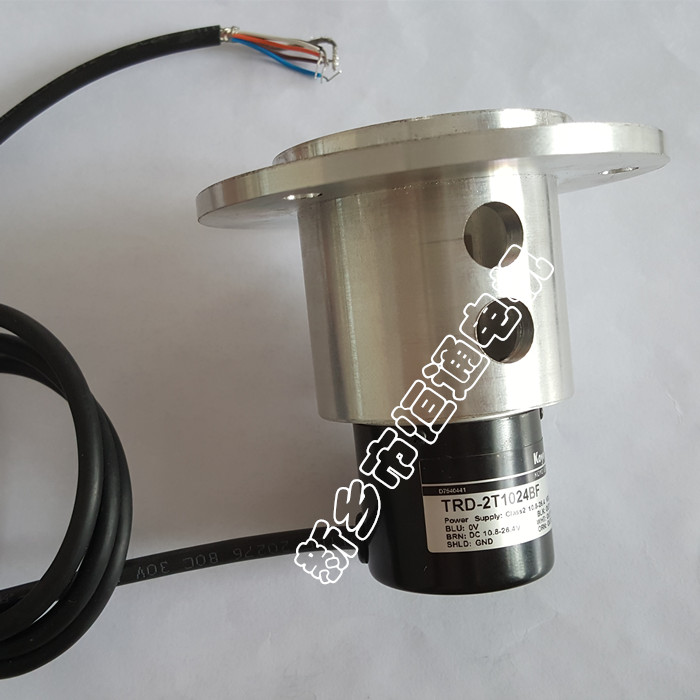

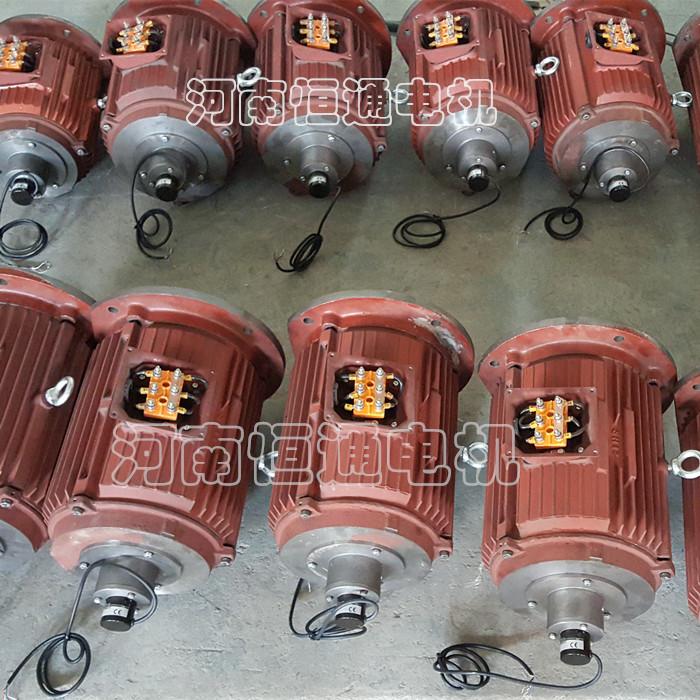

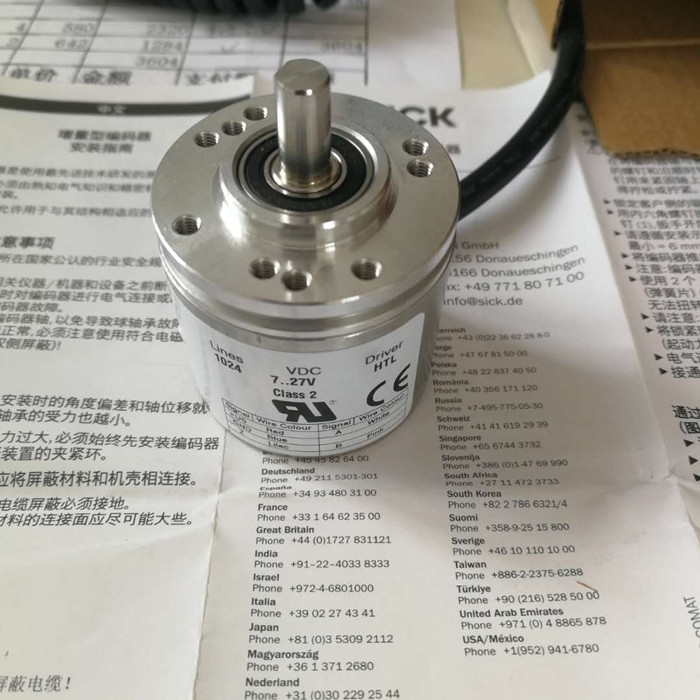

力矩电机安装SICK增量型编码器是为了更方便的自动化闭环控制。通常变频电机、力矩电机安装这款SICK DBS36E-S3GK01024编码器。安装必须由熟知电气知识和精密机械知识的**人士进行安装调试。编码器同心度越精确，安装时的角度偏差和轴位移就越小、定子耦合和编码器轴承的受力也越小。为避免安装时定子耦合受力过大，必须始终先安装编码器的支架，再紧固空心轴夹紧装置的夹紧环。带电缆线出口的编码器，应将屏蔽材料和机壳相连接。基于电磁容性考虑，机壳和电缆屏蔽必须接地。此时可以借用力矩电机接地接口。通过连接屏蔽材料电缆实现。屏蔽材料的连接面应尽可能大些。特别注意：编码器电缆的延长电缆必须使用屏蔽电缆。电缆屏蔽层必须可靠接地！编码器电缆与动力电缆需要分槽布线，垂直相交。还要注意线芯颜色定义删除。编码器安装偏差可能导致编码器轴上的机械负载超过额定范围。引脚分配适用于标准编码器。对于客户指定的编码器应参考相应的技术资料。
